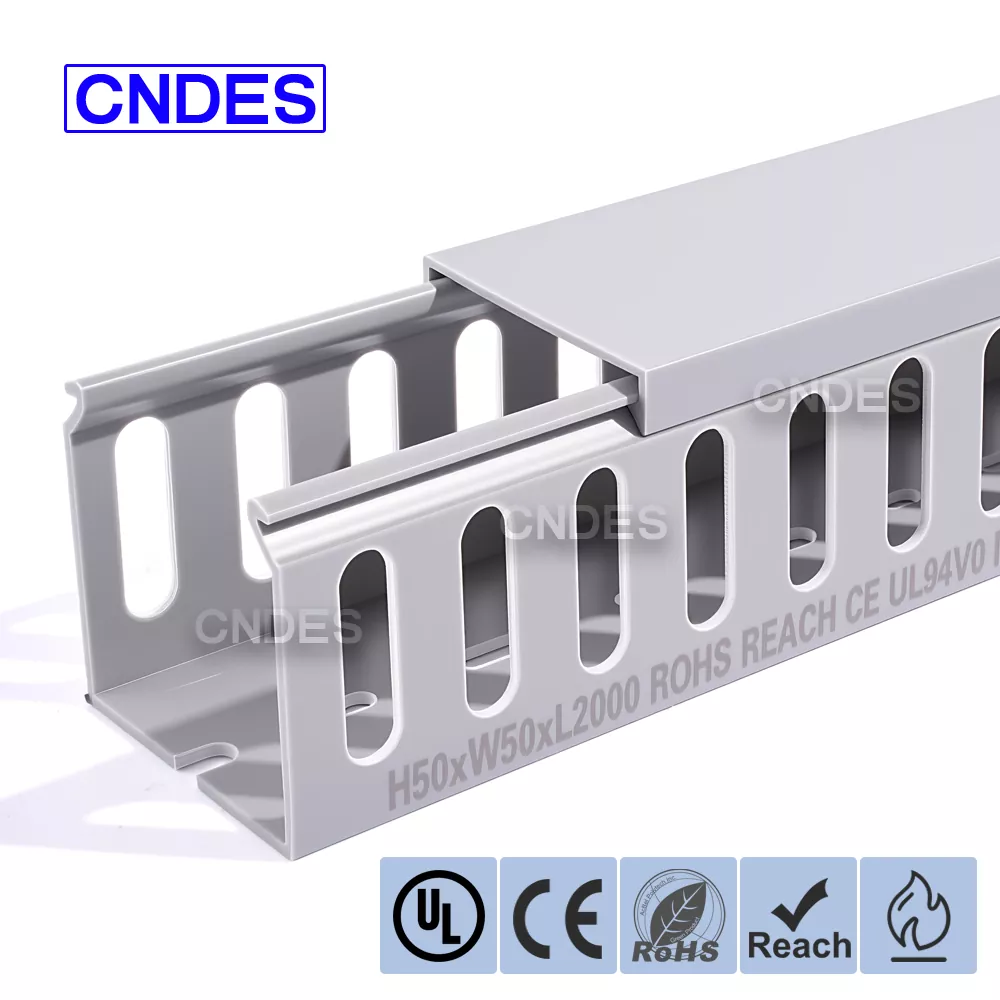

50×50 slitsad PVC-fingertyp kabelkanal

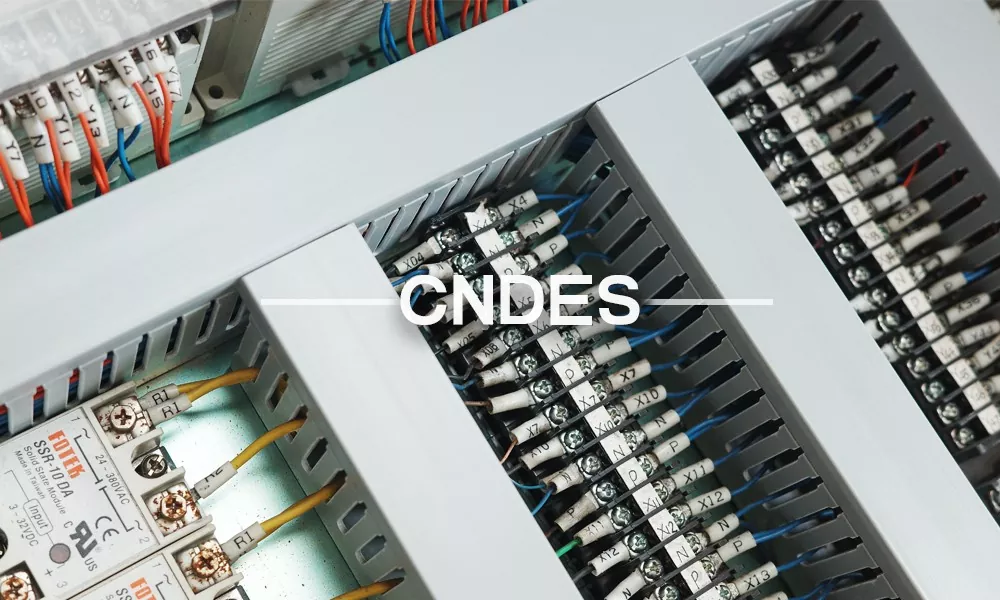

Den skräddarsydda 50×50 slitsade ledningskanalen av PVC-fingertyp är designad för effektiv kabelorganisation i elpaneler, automationsskåp och industriella styrsystem. Med en balanserad fyrkantig profil och öppna spår av fingertyp möjliggör denna kabelkanal snabb kabelförgrening, ren dragning och enkelt underhåll.

Tillverkad av CNDES, en professionell tillverkare och leverantör av PVC-ledningskanaler i Kina, används denna modell i stor utsträckning i applikationer som kräver flexibilitet, säkerhet och långvarig hållbarhet.

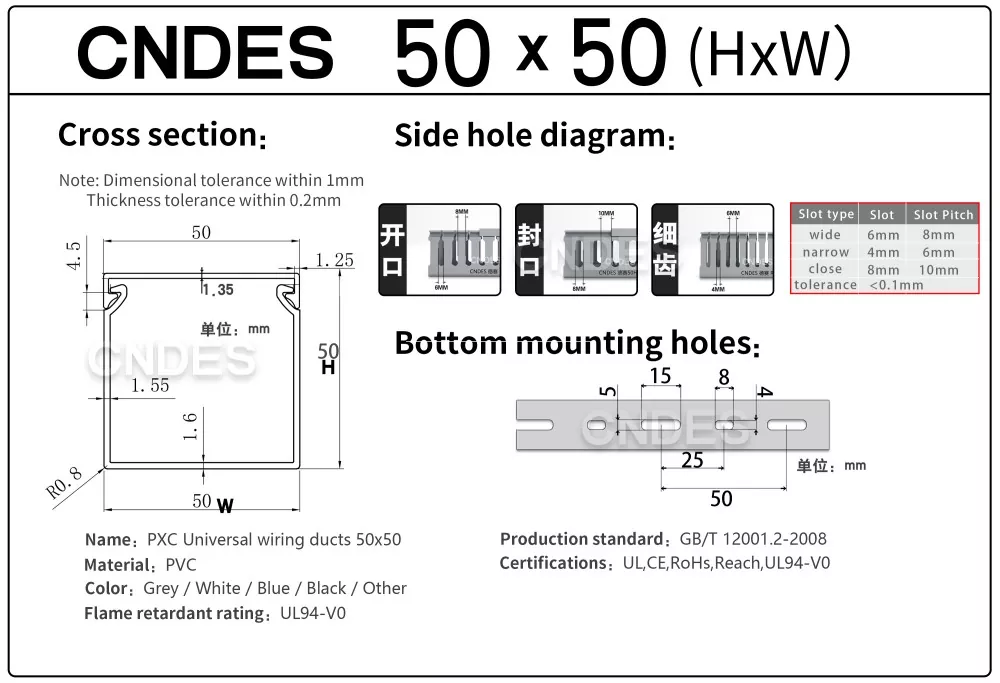

50*50-Specifikationsdokument

Bruksanvisning

1. Förberedelser före installation

Före installation, välj lämplig ledningsstorlek och spårbredd enligt kabelmängd, kabeldiameter och installationsmiljö, såsom tillgängligt utrymme och driftstemperatur.

Till exempel är spår av smal fingertyp lämpliga för komponentområden med hög densitet, medan bredare spår möjliggör enklare dragning av större kabelbuntar.

När du installerar Quality 50×50 slitsad PVC Finger Type ledningskanal, planera kabeldragningsvägen i förväg och markera monteringspositionerna på väggar eller inuti elskåp. Undvik områden med skarpa kanter, kraftiga vibrationer eller höga temperaturer.

Använd ett måttband och en markör för att säkerställa korrekt positionering och smidig routning.

Förbered de nödvändiga verktygen, inklusive en skruvmejsel, borrmaskin (om borrning krävs), nivå- och skärverktyg som en såg eller dedikerad ledningskanalskärare.

2. Säkra basskenan

Om du monterar på en vägg eller ett skåp, använd en borrmaskin för att borra hål på de markerade punkterna. Sätt i expansionsankare eller plastankare. Se till att borrhålets diameter matchar ankarstorleken för att förhindra instabilitet från överdimensionerade hål. Rikta in den slitsade PVC-fingertypens ledningskanalbasskena med monteringspunkterna och dra åt skruvarna med en skruvmejsel för att säkerställa att skenan sitter fast och inte vinglar. Prioritera att använda ledningens förborrade monteringshål. Om ytterligare fästpunkter behövs, borra hål själv. Använd ett vattenpass för att kontrollera baskanalens horisontella inriktning, vilket förhindrar svårigheter med efterföljande täckplåtsinstallation eller kabellutning. Efter justering, dra åt skruvarna igen för att förhindra växling.

3. Kabelorganisation och -insättning

Innan du sätter i kablar, gruppera dem efter funktion – som strömkablar, signalkablar eller datakablar – och märk dem vid behov. Kontrollera att kabelns diameter är kompatibel med spårets bredd.

För försiktigt in kablarna genom sidospåren eller ändöppningarna på High-Performance 50×50 slitsad PVC-fingertyp kabelkanal, undvik överdrivet drag som kan skada kabelisoleringen.

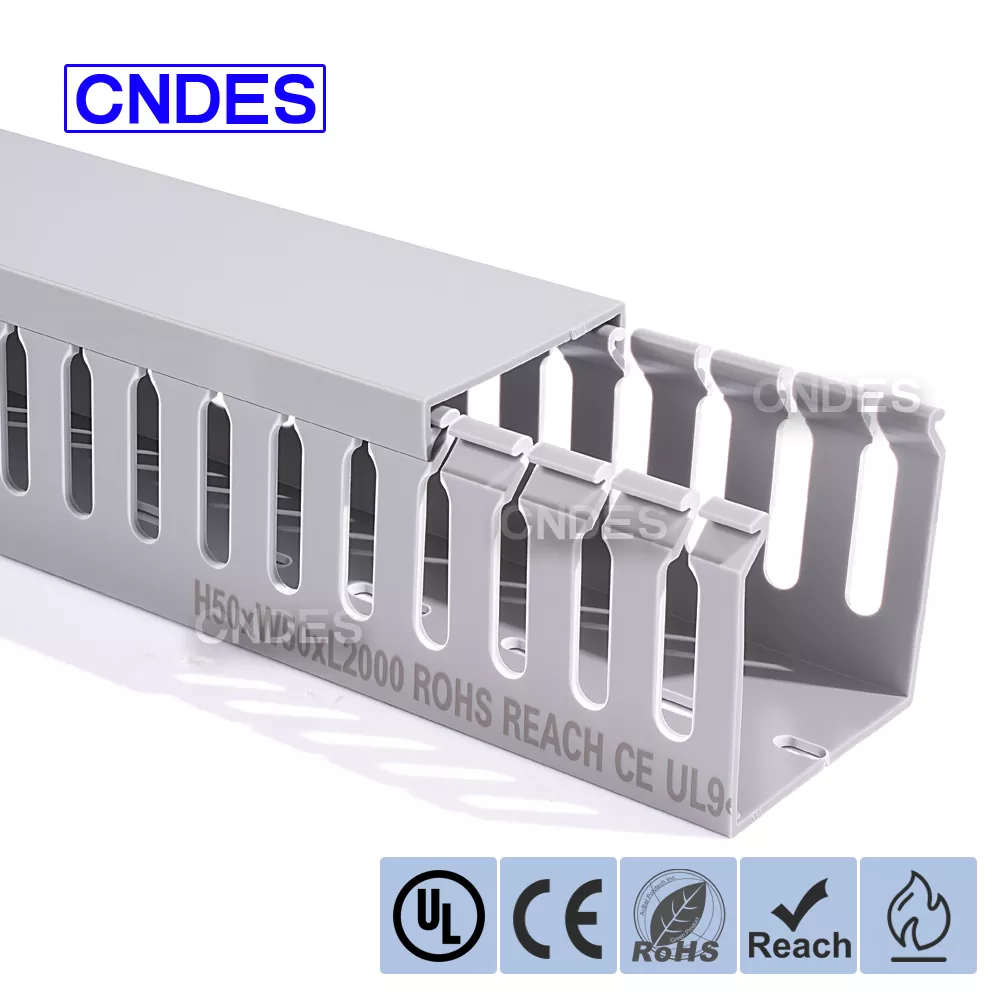

För större kablar kan individuella spår "fingrar" tas bort längs förskurna linjer eller trimmas med hjälp av skärverktyg för att skapa bredare öppningar.

Ordna kablar i lager för att förbättra organisationen och framtida underhåll. En vanlig praxis är att placera strömkablar i botten och signalkablar på det övre lagret för att minska störningar.

4. Montering av täckplåt

Rikta in täckplattan med baskanalen och se till att täckplattans kanter helt griper in i baskanalens klämmor eller glidspår. För glidande täckplåtar, skjut in dem från ena änden; för clip-on-typer, tryck tills den låses på plats. Tryck ordentligt på täckplattan för att fästa den ordentligt i baskanalen. För slitsad PVC-fingertyp ledningskanal, vrid täckplattan till låst läge. Inspektera täckplåten med avseende på jämnhet för att förhindra lokala lyft som kan tillåta att damm tränger in. Kontrollera att täckplåten är säker utan mellanrum för att förhindra att damm eller främmande föremål kommer in i ledningens insida. Om förbättrad tätning krävs, applicera tätningsmedel på täckplåtens kanter (välj ett PVC-kompatibelt lim).

5.Special scenariohantering

När du installerar på vertikala ytor, välj skydd med halkskyddsdesign (t.ex. gummikuddar eller snäppförstärkta typer) för att förhindra glidning. Inspektera regelbundet vertikalt installerad ledningskanal med slitsad PVC-fingertyp för att säkerställa att locken förblir säkra mot att lossna genom gravitation. I trånga utrymmen, kapa ledningar till lämpliga längder (med hjälp av specialiserade skärverktyg för att hålla rena, jämna kanter). Efter kapning, inspektera skärkanten för skärpa. Slipa om nödvändigt med slippapper för att förhindra skada på kablar eller operatör. Om omgivningstemperaturerna närmar sig ledningens övre temperaturgräns (t.ex. 50°C eller 85°C), välj en högtemperaturbeständig modell eller implementera ytterligare värmeavledningsåtgärder. Till exempel reservera ventilationsutrymme runt röret eller installera kylfläktar.

Letar du efter en pålitlig 50×50 slitsad PVC-fingertyp leverantör eller tillverkare av kabelkanaler i Kina?

Kontakta CNDES idag för att få prover, tekniska ritningar eller en offert direkt från fabriken.
